一、主要完成人

魏林，物理科学与信息工程学院物理学专业2023级硕士研究生，师从李茜教授，研究方向为极端条件下半导体材料的电输运。目前发表文章7篇，其中第一作者身份发表SCI论文2篇。曾获研究生国家奖学金、研究生学业奖学金二等奖、科茂奖学金学术科研奖、研究生优秀学生。

二、创新成果展示

在低维杂化体系中，压力通过诱导零维体系结构畸变与阳离子刚性化实现多重发射，并促使二维体系发生反向系间窜越及自陷态向自由激子发射的转变，在增强光电流的同时实现了高效的深蓝光调控。此外，研究进一步拓展至有机分子体系，各向异性力诱导结构扭曲、质子转移及准分子发射蓝移，高压则通过诱导分子平面化与刚性化强化发光性能，并通过构象锁定与给体优化显著提升了有机材料的电荷转移效率与压致变色灵敏度。

综上所述，本研究揭示了多维材料在力刺激下的“结构–性能”规律，为深蓝光显示、高性能压力传感及智能响应器件的开发提供了坚实的理论支撑与实验依据，拓展了力敏光电材料的应用潜力。

本研究的各项成果发表在Laser & Photonics Reviews（SCI一区，IF=10.0）、Applied Physics Letters（SCI二区，IF=3.6）、Chemical Engineering Journal（SCI一区，IF=13.2）和Acta Physica Sinica（SCI三区，IF=0.8），得到了众多学者的高度评价。

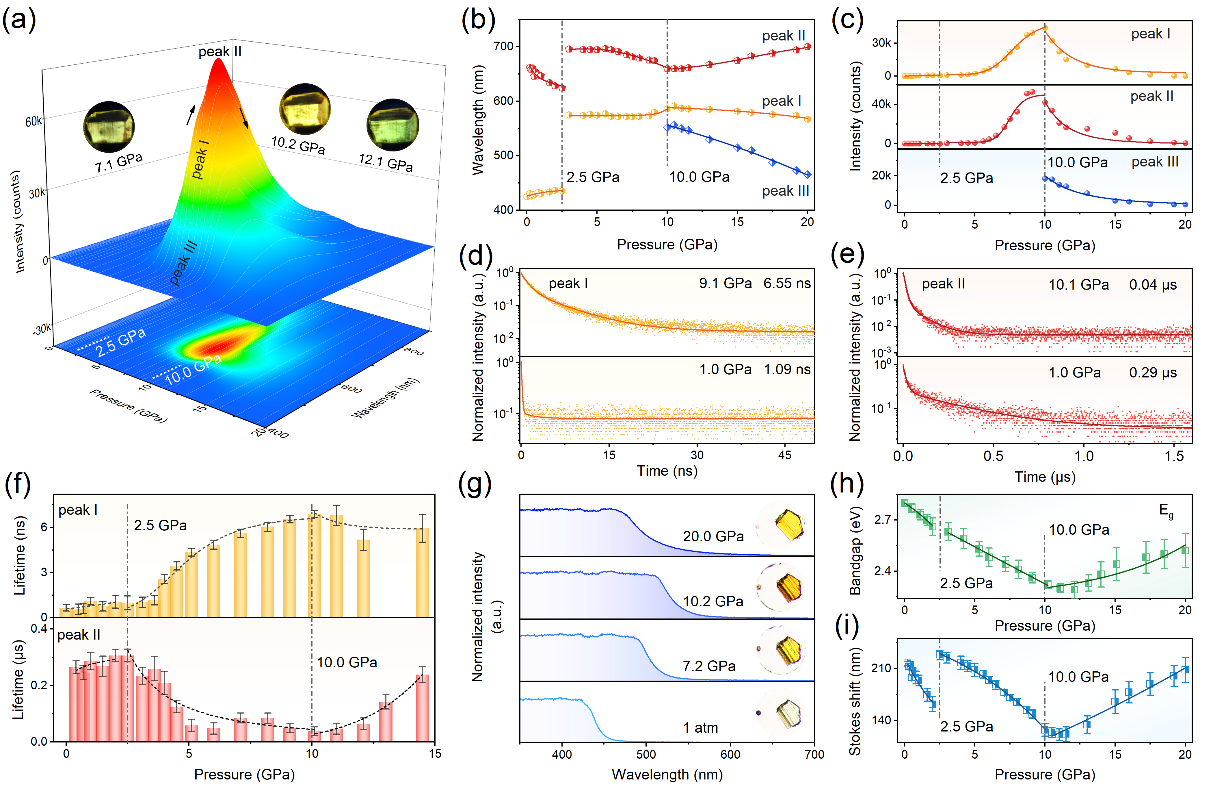

图1.(PMA)₂SbBr₅在高压下的光学性质

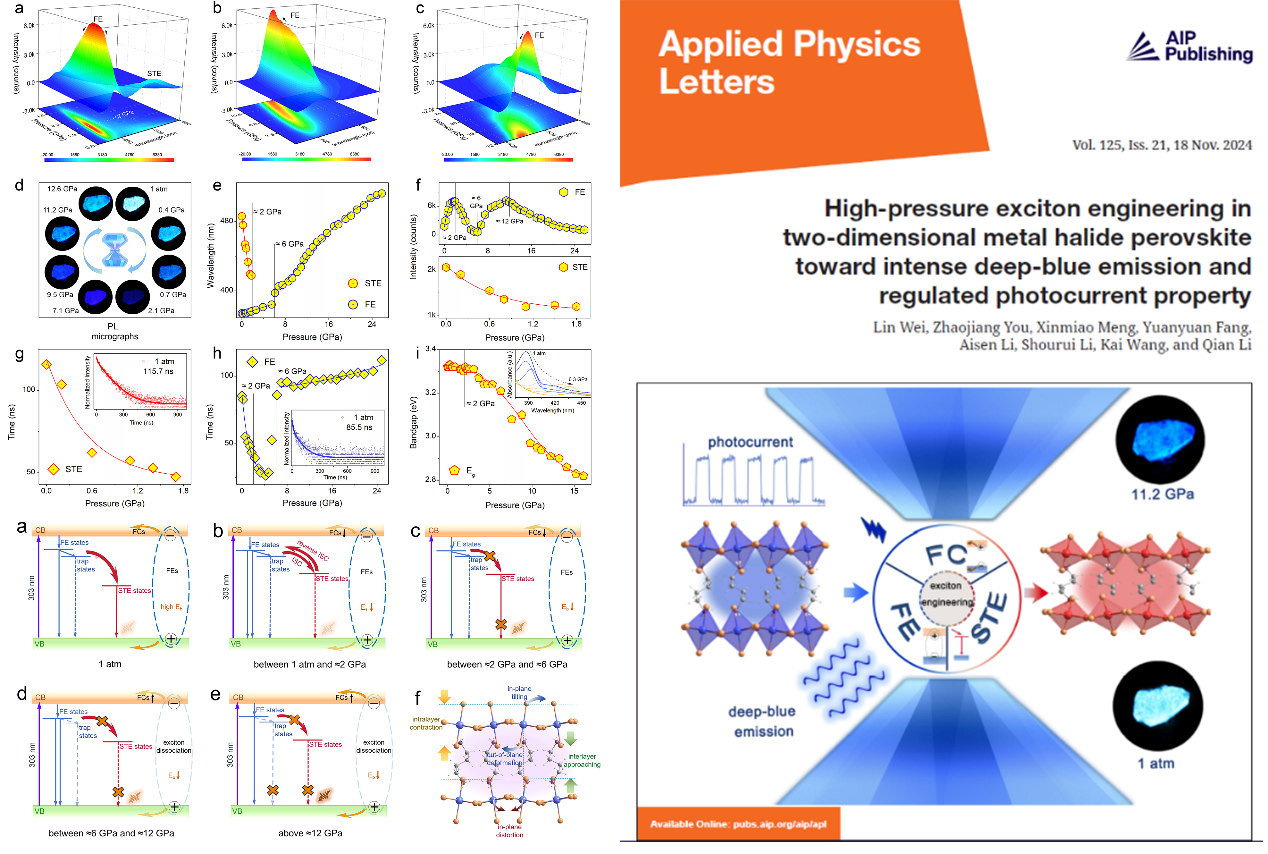

图2.10%-Pb²⁺掺杂BDACdBr₄的高压光学性质（左）及被选为封面文章（右）

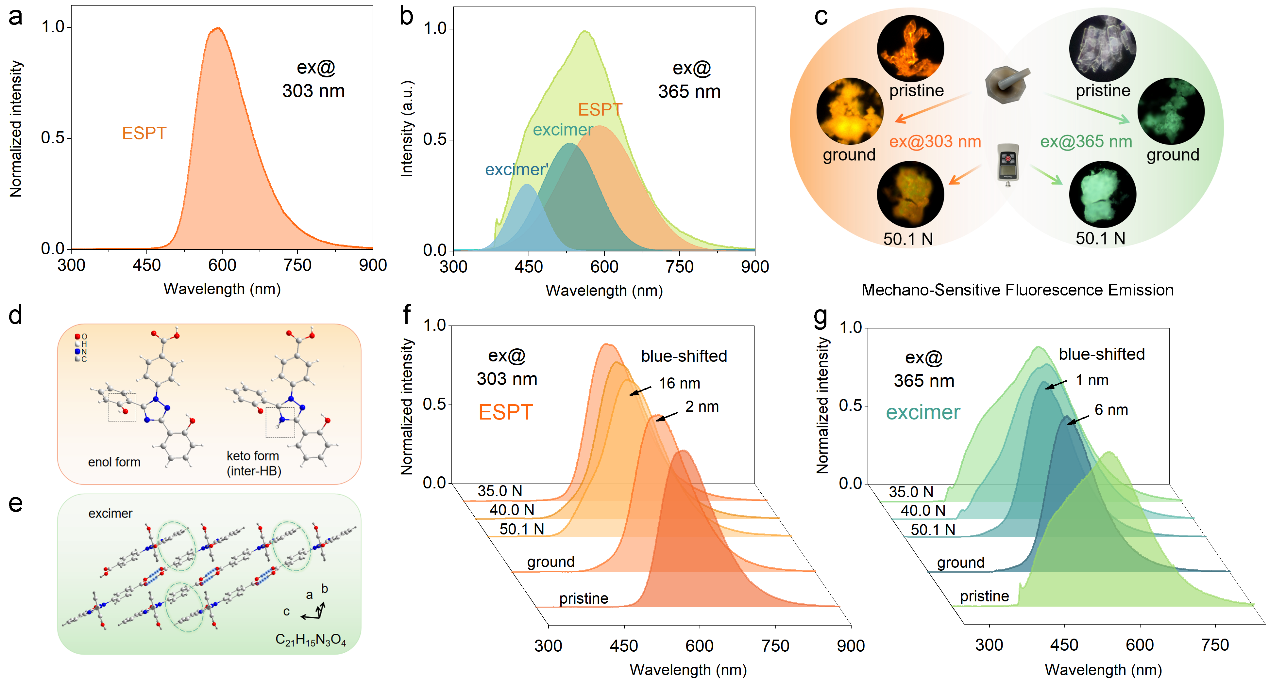

图3. Deferasirox在常压和多种机械力下的光物理性质

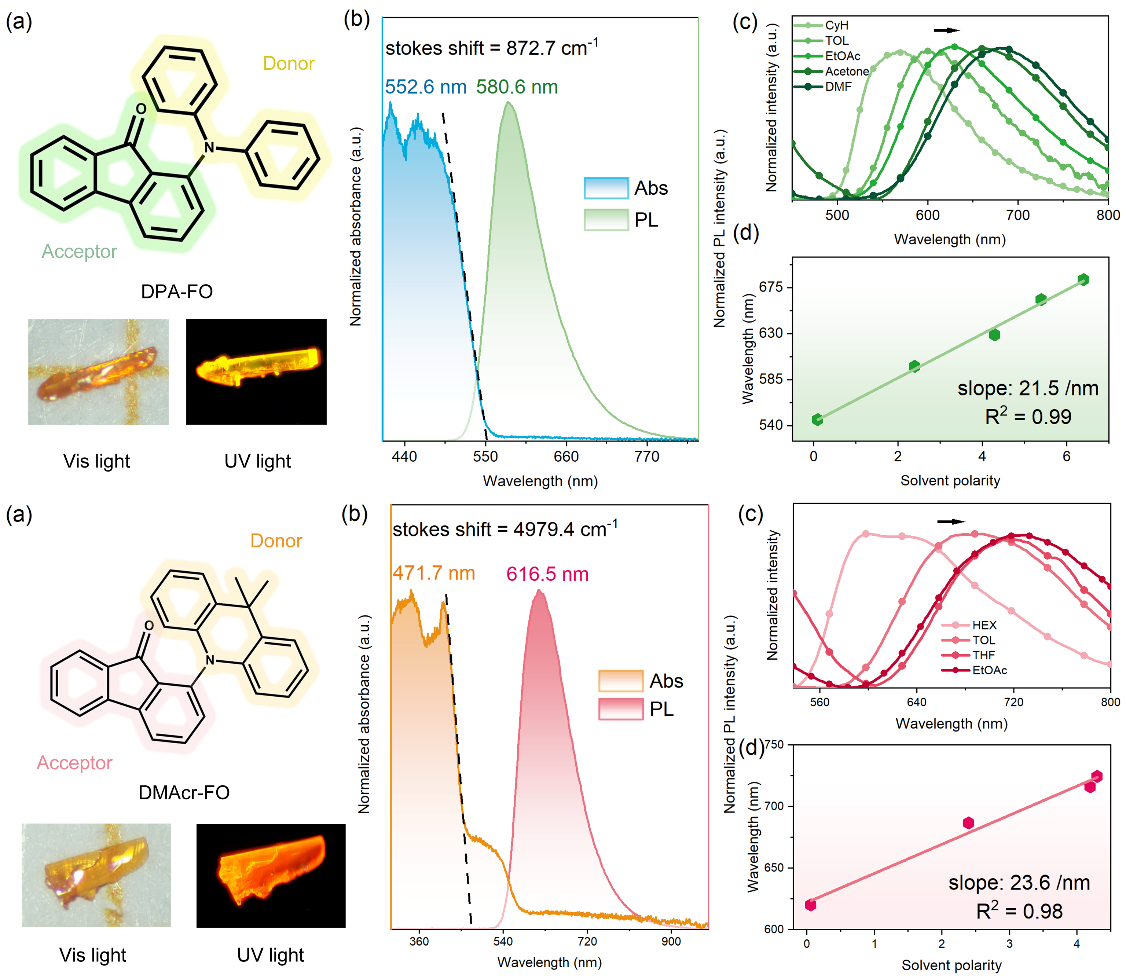

图4.DPA-FO和DMAcr-FO的压致变色响应对比图
